Infrarotkamera optris PI 640 LightWeight

Thermografie Drohne Kamerahalterung mit optris PI640Infrarotkamera optris PI 640

Die Infrarotkamera optris PI 640 gehört zu den kleinsten messenden VGA-Wärmebildkameras auf der Welt. Mit einer optischen Auflösung von 640 x 480 Pixel liefert sie scharfe Infrarotbilder und zeichnet diese mit unserem miniPC mit 24 Hz auf (Einsatz am Multicopter). Mit den Gehäusemaßen von 46 x 56 x 90 mm ist diese Infrarotkamera nicht nur klein, sondern bei einem Gewicht von nur 320 Gramm inkl. Objektiv auch sehr leicht und gehört somit zu den Kompaktesten auf dem Markt. Durch das geringe Gewicht und die hohe Auflösung ist die Wärmebildkamera die beste Wahl zur Integration in einer Drohne oder auch UAV (unmanned aerial vehicle). Die optris PI 640 misst präzise in dem Temperaturbereich von -20°C bis 900°C. Der dazugehörige Spezial miniPC wiegt nur 300 Gramm. Der PC ist aktuell exklusiv bei uns beziehbar. Durch seine spezielle Architektur ist der Einsatz des LightWeight miniPC bei Umgebungstemperaturen von -20°C bis 70°C möglich. Der Arbeitsspeicher sowie die CPU sind rüttelfest verbaut und arbeiten so auch in extremeren Umgebungen. Die Daten werden auf eine SSD (wahlweise 64GB oder 128GB) aufgezeichnet. Eine 2-achs Kamerahalterung für die optris PI 640 mit einer GoPro Kamera und minPC ist auch als Kit erhältlich. Kit mit miniPC Angebot für einen Kauf der optris PI 640



Infrarotbilder von Solaranlagen mit der optris PI 640

Infrarotbild aus Luft Solarmodul mit HotspotInfrarotbild Solarmodule Substrings HotspotsInfrarotbild Photovoltaik Substrings 02

Neu "optris PI 640 mit Funkauslösung"

Wir bieten eine professionelle Lösung zum Starten und Stoppen der Aufnahme neben unserem speziell für die Infrarotkamera optris PI 640 konfiguriertem leistungsstarken miniPC. Ab sofort kann die Aufnahme der Wärmebildkamera über Funk mit einem Sender (zur Sterung des UAV oder des Gimbals) gestartet und gestoppt werden. Diese Lösung ist insbesondere für den Einsatz an Multikoptern vorgesehen. Eine weitere Option ist der Erwerb einer Digitalkamera/Realbildkamera mit einem 60° Objektiv. Diese Kamera wiegt nur 50 Gramm und kann nach der Anpassung der Infrarotkamera ebenfalls mit einem Sender gestartet werden. Der Clou ist, wird die IR Kamera gestartet, startet automatisch die Realbildkamera und das Gleiche passiert beim Stoppen der Aufnahmen. Nach Start des miniPC werden Wärmebildkamera und Digitalkamera automatisch hochgefahren. Ein manuelles Einschalten der Kameras ist somit nicht notwendig. Optional ist es möglich über einen Videoswitch zwischen Infrarot-Bild und Realbild (am Sender) hin und her zuschalten. Das Gesamtgewicht der optris PI 640, der Digitalkamera und des Moduls zur Fernsteuerung beträgt 300 Gramm. Auf Wunsch können bereits erworbene Infarotkameras angepasst werden.

Infrarotkamera optris PI640 mit Auslösefunktioninfrarotlamera optris pi640 mit anpassung von obenInfrarotkamera optris pi 640 mit Anpassung zum ausloesen seitlich mit Umbau

Video mit einem radiometrischen Stream, aufgezeichnet mit dem Thermocopter PI 640, zur Auswertung in der optris Softwareanwendung.









Technische Details zur Wärmebildkamera

  • Detektor: FPA, ungekühlt (17 µm x 17µm)
  • Optische Auflösung: 640 x 480 Pixel
  • Spektralbereich 7,5 bis 13 µm
  • Temperaturbereich: -20°C bis 100°C, 0°C bis 250°C, 150°C bis 900°C
  • Bildwiederholungsfrequenz: 32 Hz (im Drohnenbetrieb Aufzeichnung mit 24 Hz)
  • Optik (FOV): 33° x 25° oder 60° x 45° oder (90° x 66° ist in Vorbereitung) zum Optikkalkulator
  • Thermische Empfindlichkeit (NETD): 75mK
  • Systemgenauigkeit: ±2°C oder ±2%
  • PC-Schnittstellen: USB 2.0
  • Umgebungstemperatur: 0°C bis 50°C
  • Gehäuse (Größe/Schutzklasse): 46 mm x 56 mm x 90 mm / IP 67 (Nema 4)
  • Gewicht: 320 Gramm (inkl. Objektiv)
  • Spannungsversorgung: via USB
  • Preis für optris PI 640

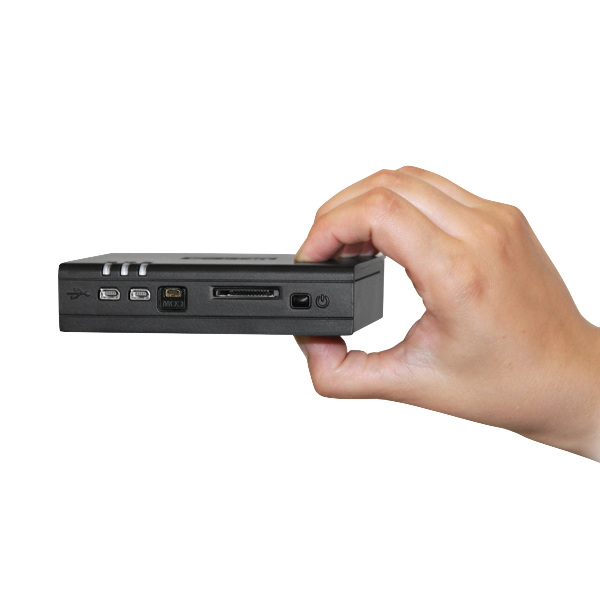

Technische Details zum miniPCminiPC fuer optris PI640

  • Lüfterlos
  • Prozessor onboard: Intel Atom® Z530™ Prozessor (1,60 GHz, 512K L2 Cache, 533 MHz FSB)
  • CPU Sockel: CPU rüttelfest verlötet
  • Arbeitsspeicher onboard: 2GB DDR2-SDRAM
  • Arbeitspeicher rüttelfest verlötet
  • Powerbutton
  • Schnittstellen 2x mini USB, 2x USB, HDMI (nur Videosignal) 2x Lan, microSDHC-Kartenslot
  • SSD 64 GB oder 128 GB
  • Output: 12V DC / 1,5A
  • IP Schutzart: IP 30
  • Abmessungen: 115 x 27 x 101 mm
  • Gewicht: 300 Gramm
  • Umgebungstemperatur -20° bis 70°C
  • 24/7 Dauerbetrieb möglich
  • Farbe: schwarz
  • Windows XP Professional
  • Preis für miniPC



Gern helfen wir Ihnen wenn Sie die Infrarotkamera mit miniPC in einen Multikopter betreiben möchten. Bei Bedarf implementieren wir das Infrarotsystem in ihren Multicopter.
